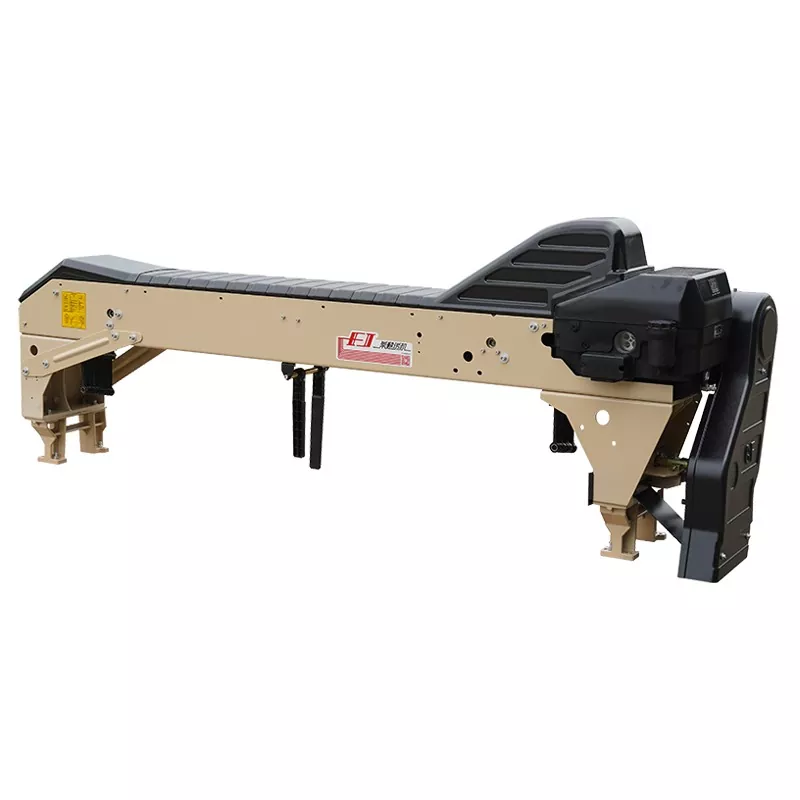

Bagaimana Cara Kerja Dobby Elektronik? Panduan Lengkap untuk Seleksi, Pengoperasian, dan Pemeliharaan
Pada alat tenun shuttleless modern, mekanisme pelepasan adalah salah satu elemen inti yang menentukan variasi kain, kualitas, dan efisiensi produksi. Itudobby elektronik, sebagai mekanisme pelepasan yang paling banyak digunakan saat ini, telah menjadi peralatan penting untuk menenun kain bermotif kecil seperti katun, wol, sutra, dan linen, berkat kemampuan kontrol penyembuhan yang presisi tinggi, kecepatan tinggi, dan fleksibel. Kepraktisannya bertumpu pada tiga pilar: prinsip pelepasan yang tepat, kontrol seleksi yang andal, serta praktik seleksi dan pemeliharaan yang tepat.
Prinsip Operasi Inti: Penumpahan dan Seleksi
1. Mekanisme Pelepasan
Mekanisme pelepasan mengubah gerakan memutar menjadi gerakan mengangkat dan menurunkan rangka yang disembuhkan. Ini menentukan kelancaran gerakan bingkai penyembuhan dan batas kecepatan atas dobby.
Mengambil dobby elektronik Stäubli 2650 sebagai contoh, mekanisme pelepasannya menggunakan kombinasi bubungan konjugasi dan batang penghubung. Tenaga disalurkan dari poros utama melalui piringan besar ke poros eksentrik, yang berputar dengan kecepatan konstan. Gerakan tersebut kemudian melewati kamera konjugasi, lengan ayun, dan saluran geser untuk akhirnya menggerakkan lengan pelepasan, menyebabkan bingkai penyembuh melakukan gerakan pelepasan. Penggunaan kamera konjugasi secara efektif mengurangi benturan, meningkatkan distribusi gaya, dan memungkinkan kecepatan pengoperasian lebih tinggi.
Metode pelepasan umum lainnya adalah mekanisme putar kecepatan variabel diferensial. Dengan menggabungkan bubungan tetap dengan rangka ayun, poros keluaran mencapai kecepatan sudut yang bervariasi selama satu putaran penuh, mengontrol posisi rangka penyembuhan pada momen berbeda dalam siklus tenun.
2. Mekanisme Pengendalian Seleksi
Mekanisme pemilihan menentukan bingkai penyembuhan mana yang diangkat dan mana yang tetap diam untuk setiap pengambilan. Di sinilah dobbies elektronik mencapai digitalisasi pola.
Peralatan elektronik biasanya menggunakan elektromagnet sebagai elemen konversi sinyal. Informasi pola kain diproses oleh komputer dan dikeluarkan secara real time sebagai sinyal listrik ke kumparan elektromagnet. Gaya elektromagnetik menggerakkan jangkar, yang pada gilirannya mengontrol elemen kopling atau seleksi dalam mekanisme pelepasan, yang pada akhirnya memutuskan apakah setiap kerangka penyembuhan berpartisipasi dalam aksi pelepasan saat ini.
Dalam mekanisme pemilihan tipe pawl-clutch, cakram penggerak berputar terus menerus. Cakram yang digerakkan diaktifkan atau dilepaskan melalui pawl untuk mengontrol apakah eksentrik berputar hingga 180°, sehingga menentukan apakah bingkai penyembuhan melakukan gerakan pelepasan. Sinyal ON/OFF dari elektromagnet secara tepat mengontrol posisi batang dorong, yang pada gilirannya mengontrol pawl, menyelesaikan loop tertutup dari sinyal ke gaya elektromagnetik hingga aksi mekanis.
Fitur dan Keunggulan Teknis Utama
1. Kecepatan dan Keandalan Tinggi
Dobbies elektronik modern dapat mencapai kecepatan pengoperasian lebih dari 650 rpm. Konstruksi kotak tunggal yang kokoh, sistem pelumasan penangas oli, dan bantalan presisi tinggi memastikan stabilitas dan masa pakai dalam pengoperasian kecepatan tinggi.
2. Penyimpanan Pola dan Fleksibilitas Perubahan
Keuntungan terbesar dari dobbies elektronik terletak pada manajemen pola digital. Tidak seperti dobbie mekanis yang memerlukan kartu pola diganti atau dimodifikasi secara fisik, dobbie elektronik memungkinkan perubahan pola hanya dengan memodifikasi data melalui perangkat lunak. Mereka mendukung panjang pola lebih dari 100.000 pilihan, tanpa batasan mekanis pada panjang pola.
3. Desain Bebas Perawatan atau Perawatan Berkurang
Dobbies elektronik generasi baru menggabungkan bantalan bebas perawatan dan desain mekanisme pelepasan, sehingga mengurangi beban kerja perawatan rutin dan waktu henti. Desain bantalan telah menghilangkan kebutuhan akan pelumasan rutin, sehingga secara signifikan mengurangi konsumsi oli dan gemuk.
4. Sistem Pelumasan Otomatis
Beberapa dobbies elektronik dilengkapi dengan fungsi pelumasan otomatis. Dengan menggabungkan saluran masuk dan keluar oli dalam poros penggerak utama, pompa oli menyalurkan pelumas ke semua bantalan dan pasangan gesekan, memastikan pelumasan yang efektif sekaligus memperpanjang umur peralatan.
Cara Memilih Dobby Elektronik
1. Jumlah Bingkai Penyembuhan
Dobbie elektronik biasanya dilengkapi dengan 16 atau 20 frame pemulihan. Pilihannya tergantung pada kerumitan pola kain. Kain bermotif kecil seperti kaos dan sprei umumnya membutuhkan 16 bingkai, sedangkan tenun yang lebih rumit mungkin membutuhkan 20 bingkai atau lebih.
2. Pencocokan Jenis Alat Tenun
Dobby elektronik harus sesuai dengan jenis alat tenun utama:
| Jenis Alat Tenun | Karakteristik |
|---|---|
| Alat tenun jet udara | Berkecepatan tinggi, cocok untuk katun dan sintetis |
| Alat tenun jet air | Cocok untuk serat hidrofobik (poliester, nilon) |
| Alat tenun rapier | Cocok untuk wol, sutra, dan serat khusus |
| Alat tenun proyektil | Cocok untuk kain berat dengan lebar lebar |
Konfigurasi pemasangan Dobby tersedia dalam versi pemasangan di bawah dan pemasangan di atas, yang dipilih berdasarkan struktur alat tenun dan preferensi operator.
3. Persyaratan Pemasangan dan Tata Ruang
Ketinggian pemasangan dan metode penggerak dobby elektronik harus sesuai dengan alat tenun. Dobbies yang dipasang di atas biasanya memerlukan jarak langit-langit yang lebih tinggi namun menawarkan akses yang lebih mudah untuk pengoperasian dan pemeliharaan.
4. Tipe Mekanisme Pelepasan
Model dobby yang berbeda memiliki mekanisme pelepasan yang berbeda, yang menentukan metode sambungan bingkai penyembuhan dan kemampuan perubahan cepat. Sistem koneksi cepat memungkinkan perubahan kerangka yang cepat—sebuah fitur praktis untuk pabrik yang sering mengganti tipe pola.
5. Metode Pelumasan
Pelumasan penangas minyak: Konstruksi sederhana, biaya perawatan rendah
Pelumasan sirkulasi paksa dengan filtrasi: Pelumasan unggul untuk pengoperasian kecepatan tinggi yang berkelanjutan
Hal Penting Pengoperasian dan Perawatan
1. Prosedur Mematikan
Selalu matikan daya saat poros utama berada pada suhu kira-kira 300°. Jika listrik diputus pada sudut yang lain, data pola mungkin rusak, sehingga menyebabkan urutan penyembuhan yang salah pada pengaktifan berikutnya.
2. Rentang Rotasi Terbalik yang Dilarang
Dobbies elektronik melarang rotasi terbalik dalam rentang sudut poros utama tertentu:
Kisaran larangan maju-mundur: 90° hingga 210°
Kisaran larangan mundur ke depan: 30° hingga 150°
Memaksa rotasi terbalik dalam rentang ini akan merusak polanya. Jika diperlukan putaran terbalik, pertama-tama gerakkan poros utama ke depan hingga melampaui batas yang dilarang sebelum melakukan gerakan mundur.
3. Pola Pemulihan Korupsi
Jika kerusakan pola terjadi karena rotasi terbalik yang dipaksakan dalam rentang yang dilarang, jalankan alat tenun secara terus-menerus dalam satu arah setidaknya selama dua putaran penuh. Ini biasanya mengembalikan urutan pemulihan penyembuhan yang benar. Jika polanya tetap rusak, setel ulang posisi bingkai penyembuhan secara manual menggunakan mode manual pengontrol.
4. Pemeriksaan Status Elektromagnet
Elektromagnet adalah salah satu komponen yang paling rawan kegagalan dalam peralatan elektronik. Antarmuka diagnostik pengontrol dapat memeriksa sirkuit elektromagnet yang rusak—elektromagnet yang rusak biasanya ditampilkan dalam warna merah untuk bingkai penyembuhan yang sesuai. Inspeksi rutin dan penggantian elektromagnet yang rusak secara tepat waktu merupakan langkah penting untuk memastikan pengoperasian yang andal.
5. Fungsi Leveling Otomatis
Beberapa dobbie elektronik dilengkapi fungsi perataan otomatis. Ketika alat tenun berhenti karena kerusakan lungsin, kerusakan benang pakan, atau alasan lainnya, fungsi ini secara otomatis melakukan operasi perataan, mengembalikan semua rangka yang dipulihkan ke posisi rata. Hal ini memungkinkan operator menangani kerusakan dan menghidupkan kembali alat tenun dengan lebih efisien, sekaligus secara efektif mencegah tanda berhenti dan cacat tenun lainnya.
Kesalahan Umum dan Pemecahan Masalah
| Gejala | Kemungkinan Penyebabnya | Tindakan perbaikan |
|---|---|---|
| Korupsi pola | Rotasi terbalik dalam rentang terlarang; sudut mati yang salah | Jalankan dua putaran penuh untuk pulih; periksa pengaturan sudut matikan |
| Satu bingkai penyembuhan tidak beroperasi | Sirkuit terbuka elektromagnet yang sesuai; kegagalan sirkuit penggerak | Periksa status elektromagnet melalui antarmuka diagnostik; ganti elektromagnet yang rusak |
| Alat tenun tidak dapat digerakkan secara terbalik | Sudut arus dalam rentang terbalik yang dilarang | Berlari maju di luar jangkauan yang dilarang, lalu mundur |
| Alarm anomali sinyal | Sinyal pengambilan/pelepasan elektromagnet tidak normal | Periksa tegangan suplai elektromagnet; periksa sinyal keluaran pengontrol |
| Gerakan bingkai penyembuhan yang tidak stabil | Keausan bantalan pada mekanisme pelepasan; pelumasan yang buruk | Periksa sistem pelumasan otomatis; mengganti bantalan yang aus |
Skenario Aplikasi Khas
| Bidang Aplikasi | Konfigurasi yang Direkomendasikan | Persyaratan Utama |
|---|---|---|
| Bahan kaos katun | 16 bingkai penyembuhan, alat tenun jet udara | Operasi kecepatan tinggi |
| Kain wol wol | 16-20 bingkai penyembuhan, alat tenun rapier | Pelepasan halus, cocok untuk benang yang lebih berat |
| Kain seperti sutra sintetis | 16 bingkai penyembuhan, alat tenun jet air | Desain tahan korosi |
| Seprai tekstil rumah | 16-20 bingkai penyembuh, rapier atau alat tenun air-jet | Kapasitas penyimpanan pola yang besar |
| Kain handuk terry | 16 bingkai penyembuhan, alat tenun rapier | Kapasitas beban pelepasan yang tinggi |
Tindakan Pencegahan Instalasi dan Komisioning
1. Penyelarasan Referensi Sudut
Selama pemasangan, acuan sudut dobby harus tepat sejajar dengan sudut poros utama alat tenun. Setiap penyimpangan akan menyebabkan waktu pelepasan yang tidak tepat dibandingkan dengan penyisipan pakan.
2. Kopling Penggerak
Baik menggunakan penggerak langsung atau penggerak sabuk, pastikan ketegangan dan kesejajaran yang tepat. Kopling yang salah menyebabkan pelepasan yang tidak merata dan keausan dini pada komponen dobby dan alat tenun.
3. Verifikasi Pola Awal
Setelah pemasangan dan sebelum produksi berjalan, verifikasi pola dengan menjalankan alat tenun dalam kecepatan lambat untuk satu siklus pola penuh. Periksa apakah setiap bingkai penyembuhan mengikuti urutan yang benar dan ketinggian pelepasan seragam di seluruh lebar.
Kepraktisandobby elektronikterletak pada kemampuannya untuk menggabungkan keandalan mekanisme dobby mekanis dengan fleksibilitas kontrol digital, mengubah penenunan kain berpola kecil dari proses padat karya menjadi operasi yang digerakkan oleh presisi. Saat memilih, evaluasi jenis alat tenun, kompleksitas pola, dan kebutuhan fitur seperti sistem perataan otomatis atau perubahan cepat. Selama pemasangan, pastikan referensi sudut dan kopling penggerak diatur secara akurat. Dalam pengoperasiannya, patuhi dengan ketat rentang mundur yang dilarang dan sudut mati yang benar. Dobby elektronik yang dibuat dengan benar akan menghasilkan pola kain yang rumit selama bertahun-tahun, menjadikannya salah satu mitra paling tepercaya di pabrik tenun modern mana pun.
